Hvorfor lækker PE-rør ikke?

I moderne industri og byinfrastrukturbyggeri, hvad enten det er til højtryksgasrørledninger, kommunale vandforsyningsnetværk eller specialiseret væsketransport, forbliver kvaliteten af ​​PE-rørforbindelser ekstremt høj. Traditionelle mekaniske forbindelser eller simple hot-melt-metoder undgår ofte fuldstændigt at eliminere lækage under langvarig drift, især i komplekse underjordiske miljøer og underlagt miljøudsving. Det er på denne baggrund PE elektro fusionsrørklemmer , med deres overlegne "lækagefri" elektrofusionsteknologi, er blevet en revolutionerende løsning til rørforbindelse, der gradvist sætter nye industristandarder.

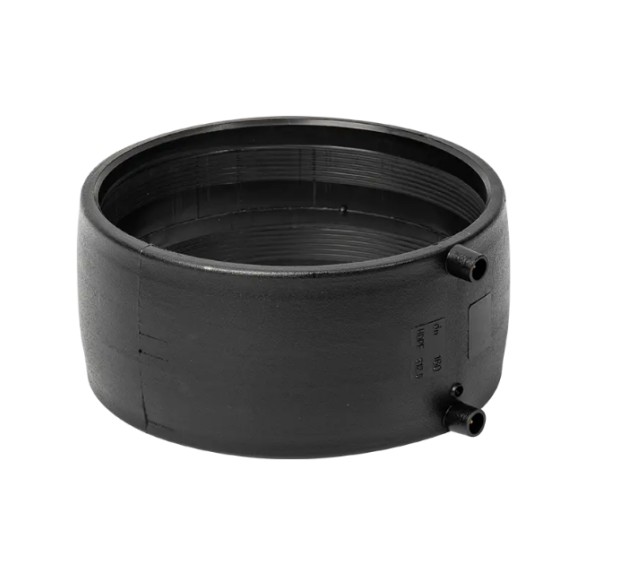

En PE elektrofusionsrørklemme (polyethylen elektrofusionskobling) er en fitting, der er specielt designet til at forbinde polyethylen (PE) rør. Dens mest karakteristiske træk er en varmetråd med høj resistivitet, der er præcist indlejret i den indvendige væg af klemmen.

Dens kernefunktion

Dens kernefunktion er at bruge den høje temperatur, der genereres af strømmen, til at binde klemmen til ydervæggen af PE-røret, der skal tilsluttes, på molekylært niveau. Når en dedikeret elektrofusionssvejsemaskine påføres klemmen, varmes varmetråden op, hvilket hurtigt forbinder PE-materialerne i kontaktområdet. Under denne proces gennemgår PE molekylære kæder i konnektoren sammenkobling, diffusion og tværbinding. Efter afkøling og størkning bliver samlingen og rørlegemet til en umærkelig, fuldstændig homogen helhed. Det betyder, at samlingens levetid, styrke og korrosionsbestandighed er nøjagtig den samme som rørmaterialet, hvilket fundamentalt eliminerer risikoen for rørklemning og lækage forårsaget af materialeforskelle eller tætningsældning.

Pålideligheden af elektrofusionsteknologi stammer fra dets præcist kontrollerede driftsprincip, som igen giver mange væsentlige kernefordele:

Driftsprincip

Hele processen følger en præcis cyklus. Først renser og skraber installatøren grundigt rørsamlingsområdet (ned til oxidlaget). Derefter indsættes en rørklemme i røret, og stregkoden på klemmen scannes af svejsemaskinen. Svejsemaskinen genkender og udfører automatisk den forudindstillede strøm og parametre. Den strømgenererede varmetråd opvarmer røret, leder varme og får PE-materialet til at samle sig under et vist tryk. Efter afkøling justeres molekylerne og danner i sidste ende en PE-rørsamling med ekstrem stærk trækstyrke.

Kerne fordele

• Ekstremt pålidelig og stram: Dette opnår fusion på molekylært niveau mellem rørfittingen og røret, hvilket resulterer i en samling, der er endnu stærkere end selve røret og fuldstændig eliminerer lækager forårsaget af ældning og svigt af pakninger, O-ringe og andre komponenter.


• Standardiserede og sporbare konstruktionsoperationer: Moderne elektrofusionssvejsemaskiner inkluderer ofte datalogningsfunktioner. Dette styrer automatisk spændingen og tiden under svejseprocessen og eliminerer artefakter, der kan opstå med traditionel manuel betjening. Alle svejseparametre, tider og resultater registreres, hvilket sikrer sporbarhed for projektkvalitet.


• Fremragende tilpasningsevne til komplekse miljøer: For nylig, til hot-melt-stumpsvejsning, som kræver høj rørjustering og er udsat for øget vind-, sand- og temperaturpåvirkning, PE elektriske smelterørklemmer tilbyder overlegen modstandsdygtighed over for eksterne miljøer under installationen, hvilket gør dem særligt velegnede til komplekse arbejdsforhold såsom trange, overfyldte rum eller kanaludgravninger.



I faktiske tekniske applikationer giver PE elektriske fusionsrørklemmer præcise løsninger på flere vigtige smertepunkter ved traditionel rørinstallation:

Løsning af problemet med inkonsekvent kvalitet

Traditionelle metoder kæmper med ensartet arbejdserfaring, justeringsnøjagtighed og opvarmningstemperatur. Elektriske fusionsrørklemmer styrer automatisk svejseparametre, minimerer vigtige kvalitetsvariabler, sikrer ensartet og meget stabil forbindelseskvalitet.

Løsning af udfordringen med at arbejde i trange rum

Traditionelt hot-melt-stumpsvejseudstyr er omfangsrigt og kræver en tilstrækkelig arbejdsflade. Elektriske fusionsrørklemmer og svejsere tilbyder fleksibel drift, hvilket gør rørinstallation i kældre, tunneler eller eksisterende tårne ​​til en leg.

Løs de hurtige og seismiske krav til rørledningen

Samlingen dannet af den elektriske fusionsforbindelse har god fleksibilitet, som effektivt kan absorbere smidigheden forårsaget af fundamentsætning, temperaturændringer eller mindre jordskælv og markant forbedre den seismiske modstand og langsigtede injektion af hele rørledningssystemet.

Selvom elektrofusionsteknologien i sig selv er meget pålidelig, skyldes et lille antal lækager af rørklemmer ofte under faktisk drift, som følge af uagtsomhed i konstruktionsspecifikationerne.

Utilstrækkelig forberedelse af røroverfladen

This can be a cause of disconnection. Hvis oxidlaget på røroverfladen (et lag, der beskytter PE-røret mod ældning) ikke skrabes grundigt af med en dedikeret skraber før tilslutning, eller hvis snavs, olie eller jordingsmateriale forbliver i samlingsområdet, kan dette føre til utilstrækkelig kontakt og en kold svejsning, som kan forårsage lækage.

Tiden er afgørende

Efter svejsning tager PE-materialet noget tid til at køle helt af og størkne og genvinde sin fulde mekaniske styrke. Hvis røret flyttes for tidligt, eller hvis der påføres ydre kræfter på samlingen eller der udføres trykprøver i denne sidste afkølingsperiode (normalt strengt specificeret), kan samlingen, som stadig er i plastisk tilstand, blive beskadiget, hvilket resulterer i en kortslutning.

Svejseparametre eller strømforsyningsdrift

Brug af inkompatible svejseparametre (såsom forkert svejsetid) eller forcering af forbindelsen med en ekstremt ustabil strømforsyningsspænding kan påvirke den nøjagtige opvarmning og forvarmning af varmetråden.

Derfor er nøje overholdelse af den standardiserede proces med "rengøring" → skrabning → justering → svejsning → "tilstrækkelig køling" nøglen til at sikre en vellykket PE-elektrisk smelterørklemmeforbindelse.

Under reparation og vedligeholdelse af rørledninger spørger teknikere ofte: Kan PE elektriske fusionsrørklemmesamlinger gensmeltes?

Brancheforskrifter og tekniske standarder giver svaret: strengt forbudt.

PE-rørklemmer er designet til øjeblikkelig, indirekte sammensmeltning. Gensmeltning af et færdigt led kan have følgende alvorlige konsekvenser:

• Materiale termisk spænding og nedbrydning: PE-materiale har dannet en stabil struktur under den indledende forbindelse og afkølingsprocessen. Genopvarmning kan forårsage lokal overophedning, hvilket resulterer i overdreven termisk spænding eller nedbrydning af PE-polymerstrukturen, hvilket fører til materialeforringelse og styrkegenvinding i forbindelsesområdet.


• Varmetrådsfejl: Varmetråde er designet til præcis, single-pass opvarmning. Genaktivering af varmetråden kan resultere i ujævn fordeling af varme, delvis udbrændthed eller manglende evne til at opnå ensartet opvarmning, hvilket fuldstændig forstyrrer fugekvaliteten.



Derfor, hvis der opstår problemer med en installeret PE elektrofusionsrørsamling, er den korrekte reparationsmetode at skære hele samlingen af ​​og tilslutte den igen ved hjælp af en ny PE elektrofusionsrørklemme på et sundt sted på røret. Dette sikrer en langsigtet sikker og pålidelig drift af rørsystemet.

Inden for polyethylen (PE) rørforbindelsesteknologi er butt fusion og PE elektro fusion rørklemmer mainstream og bredt accepterede metoder. Selvom begge opnår permanente forbindelser af PE-rør, adskiller de sig fundamentalt i deres principper, applikationer og forbindelseskvalitetskontrol, hvilket bestemmer deres særskilte roller i ingeniørprojekter.

1. Forskelle i forbindelsesprincipper og -former

2. Konstruktionsmiljø og udstyrskrav

The biggest difference between electrofusion and electrofusion lies in their operational flexibility on the construction site:

Webstedets begrænsninger: Elektrofusionsrørklemmer er kompakte og kræver mindre justering, hvilket gør dem særligt velegnede til præcise og begrænsede rum, arbejde under overfladen eller i komplekse miljøer såsom rørledningsreparationer, hvor det er vanskeligt at installere stort udstyr.

Rørdiameter kompatibilitet: Elektriske smelterørklemmer giver betydelige fordele og ensartet kvalitet til tilslutning af små og mellemstore rør (f.eks. DN 20 til DN 315). Butt fusion maskiner er mere velegnede til hovedledningskonstruktion af rør med stor diameter.

Operationel kompleksitet: Den elektriske fusionsproces er stærkt automatiseret. Svejseren scanner rørsekvensen og styrer automatisk svejseparametrene, hvilket reducerer afhængigheden af ​​arbejdserfaring markant og gør kvaliteten nemmere at standardisere og spore. Butt fusion kræver på den anden side ekstrem høj præcision, opvarmningstemperatur og trykstyring og er mere afhængig af operatørens erfaring.

3. Cost-Benefit Tradeoff

Selvom materialeomkostningerne for en enkelt rørklemme typisk dækker energiforbruget og rørtabet under den varme fusionsproces, er den samlede effektivitet ofte højere:

• Reduceret lækagerisiko: Elektriske fusionsforbindelser giver større pålidelighed og standardisering, hvilket resulterer i ekstremt lave lækagerater over langsigtet drift, hvilket reducerer vedligeholdelses- og reparationsomkostninger for opgraderede versioner.


• Sparer byggetid: Den elektriske fusionsforbindelsesproces er mere kompakt og effektiv, især på marksteder eller områder med høj trafik, hvor der kan spares betydelig rørinstallation og vejtid.



Hot-butt fusionsrør prioriterer effektivitet og materialer og er ideelle til store rørdiametre og omkostningseffektiv konstruktion. PE elektriske smelterørklemmer , på den anden side tilbyder høj pålidelighed, tilpasningsevne til komplekse miljøer og sporbar kvalitetskontrol, hvilket gør dem til det foretrukne valg til kommunale rørnet, gassystemer og projekter af høj standard.

Fordelen ved PE-elektroteknologisystemet ligger ikke kun i den høje pålidelighed af lige-gennemgående rørklemmer, men også i dets omfattende og omfattende udvalg af fittings, som kan håndtere næsten alle bøjninger, diameterændringer, forgreninger og funktionskrav i fusionsrørsystemer.

1. Grundlæggende tilslutning og retningsændringsfittings

Elektriske lige-gennemgående rørklemmer (koblinger): Fundamentet af lineære rørforbindelser og den mest almindeligt anvendte fitting, bruges til at forbinde to PE-rør med samme diameter.

Elektrofusions albuer: Bruges til at ændre retning på rør. Almindelige eksempler omfatter 90° og 45° elektriske fusions albuer, som bruges til at opnå vandrette eller lodrette bøjninger i broer.

Elektrofusion T-stykker (lige/reducerende T-stykker): Anvendes til rørforgrening.

T-shirts med samme diameter: Fås i tre diametre.

Reducerende t-shirts: Fås til hovedledninger og støttetårne med forskellige diametre, der opfylder kravene til flow eller trykfordeling.

Elektrofusionsreducere: Bruges til at forbinde rør med forskellige diametre, hvilket giver glatte, trinvise forbindelser.

Elektrofusion endehætter: Anvendes til tætning eller midlertidig tilstopning for at sikre tætheden af rørsystemer.

2. Sadler og specialfunktions rørfittings

Sadler er kerneprodukter, der bruges i elektrofusionsteknologi til at løse behov for røråbninger, forgreninger eller nødreparationer i drift, hvilket viser elektrofusionens enorme anvendelsesværdi:

Sadler med elektrofusionsvand/gasgrene: Bruges til at skabe et nyt stikrør fra en hovedledning uden at forstyrre hovedledningens drift. De indeholder indvendige skæreklinger, som gør det muligt at åbne et nyt rør ved hjælp af et værktøj efter svejsning.

Elektrofusion stop-off sadler: Bruges til midlertidigt at blokere eller begrænse flow under nødreparationer på gas- eller væskerørledninger. De er et sikkerhedsværktøj til trykoperationer og nødreparationer.

Elektrofusionsovergangsfittings: Bruges til at forbinde PE-rør til andre materialer (såsom stål, støbejern og kobber). Disse fittings har typisk en elektrofusions-PE-konnektor i begyndelsen og en metalgevind- eller flangekonnektor i den anden ende.

Elektrofusionsventiler/elektrofusionstilslutningsventiler: Nogle high-end ventiler er designet med elektrofusionsforbindelser, hvilket gør det muligt at installere dem direkte på PE-ventiler via elektrofusion, hvilket sikrer en tæt tætning mellem ventilen og røret.

Denne omfattende og højt specialiserede serie af PE-elektrofusionsfittings gør det muligt for ingeniører at designe og installere moderne PE-rørforbindelsessystemer, der opfylder forskellige komplekse driftsforhold og høje sikkerhedsstandarder.
